MetraSCAN 3D: Atölye Ortamları için En Hızlı Optik CMM Tarayıcı

Atölye ortamında hızlı ve
yüksek hassasiyetli 3D tarama
ve boyutsal denetim.

MetraSCAN 3D

Hız ve hassasiyet, çok yönlülükle birleşti


MetraSCAN 3D optik CMM tarayıcı serisi, kaliteden veya verimlilikten ödün vermek istemeyen üretim ve metroloji profesyonelleri için özel olarak tasarlanmıştır. Atölye titreşimleri, parça hareketleri ve çevresel dengesizlikler dahil her türlü üretim ortamına dayanabilir ve aynı zamanda 3D ölçüm iş akışlarını hızlandırır. Bu optik CMM tarayıcı, son derece hassas ve tekrarlanabilir metroloji sınıfı ölçümler ve 3D geometrik yüzey denetimleri gerçekleştirmek üzere tasarlanmıştır.



HandyPROBE ile eşleştirildiğinde—Creaform’un problama yeteneklerine sahip taşınabilir optik koordinat ölçüm cihazı (PCMM)—kullanıcılar hem 3D taramanın hem de problamanın gücünden yararlanarak uçtan uca, eksiksiz denetim süreçleri gerçekleştirebilir.

0,025 mm Hassasiyet

Dünya Çapında Destek

ISO 17025 Sertifikalı

Patentli Teknoloji


MetraSCAN 3D'nin kalite kontrol için ideal araç olduğunu keşfedin

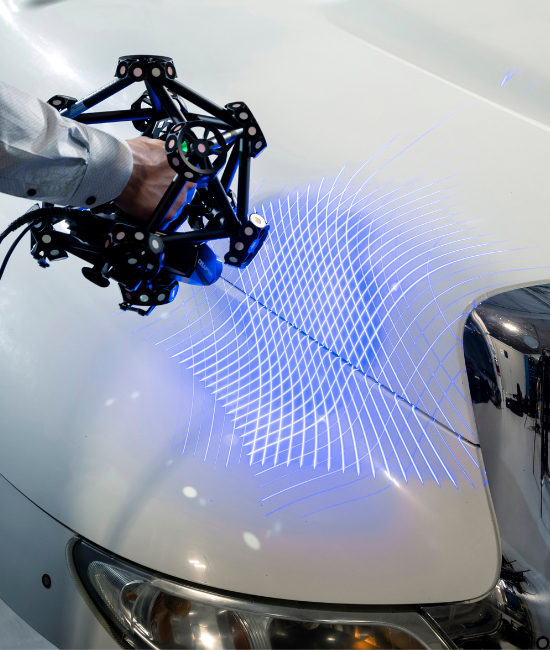

MetraSCAN 3D scanning white car hood

Daha Hızlı 3D Tarama

MetraSCAN 3D, 30 mavi lazer hattı ve yüksek ölçüm oranı ile 3D tarama süreçlerini hızlandırır. Hızlı kurulum ve kullanıma alma, gerçek zamanlı taramalar ve kullanıma hazır dosyalar sayesinde 3D tarama iş akışınız hiç bu kadar hızlı olmamıştı.

Yüksek ölçüm oranı
1.800.000 ölçüm/saniye

Tüm parça tipleri için geniş tarama alanı
30 mavi lazer hattı

Süper hızlı kurulum
Isınma süresi yok; kullanıcılar 5 dakikadan kısa sürede çalışmaya başlayabilir

360° Manyetik Hedefler
Hızlı ve kolay kurulum için
Dinamik izleme için optimize edilmiş görünürlük

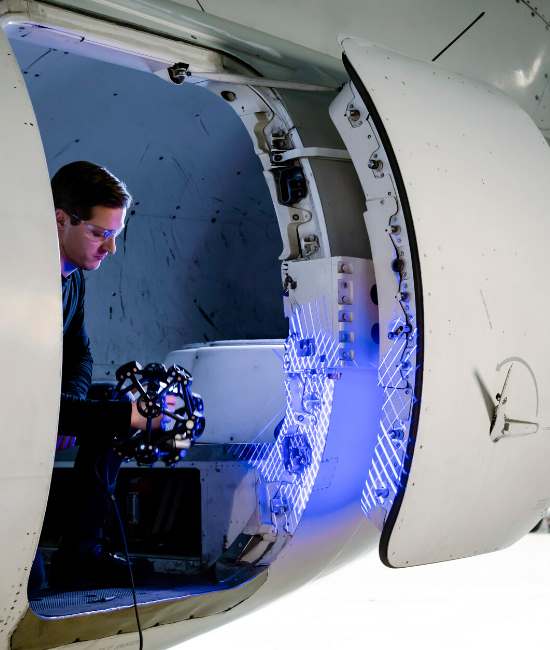

MetraSCAN 3D sacnning inside a plane

Otomatik Hacim Genişletme ile Artırılmış 3D Tarama Hassasiyeti

AVE özelliği, ek ölçümler gerektirmeden yalnızca C-Track’i hareket ettirerek otomatik hacim genişletme sağlar. Gelişmiş entegre fotogrametri ve ölçekleme algoritmaları sayesinde MetraSCAN 3D, büyük parçalarda daha doğru, tekrarlanabilir ve insan hatasından arınmış ölçümler sağlar.

Hassasiyet
0,025 mm (0,0009 inç)

Otomatik Hacim Genişletme
0,025mm + 0,015mm/m (0,0009in + 0,00018in/ft)

Güvenilir kabul testleri
VDI/VDE 2634 Bölüm 3 standardına göre
ISO 10360 standardına göre
ISO/IEC 17025: 2017 akredite laboratuvar

Dinamik referanslama ile atölye hassasiyeti
Ölçüm hassasiyeti çevresel dengesizliklerden etkilenmez
Yüksek çözünürlük
Tüm karmaşık ve son derece detaylı parçaları ölçer

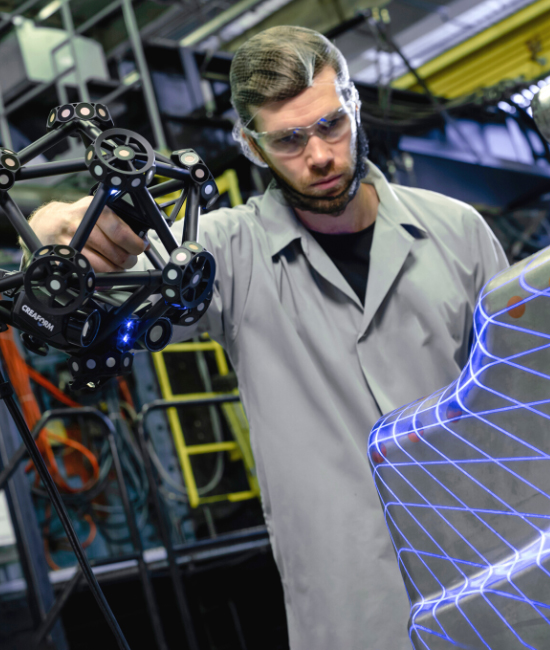

Engineer MetraSCAN 3D scanning manufacturing

Karmaşık Parçalar ve Yansıtıcı Yüzeyler için Çok Yönlü 3D Tarama

Son derece çok yönlü olan MetraSCAN 3D, farklı parça boyutlarını ve yüzey bitişlerini gerçek zamanlı olarak—tek bir cihazla—tarayabilir.
Genişletilebilir ölçüm hacmi sayesinde her şekil, karmaşıklık ve geometriden parçalar kolayca ölçülebilir; hassasiyet kaybı veya leapfrog gerektirmez.

Mavi lazer teknolojisi
Parlak ve yansıtıcı yüzeyler için idealdir

Geniş ve kolayca genişletilebilir ölçüm hacmi
Diğer taşınabilir CMM’lerden daha geniş
Leapfrog gerektirmez
Entegre fotogrametri

Opsiyonel HandyPROBE
Hem 3D tarama hem de problamayı birleştirir
Hedefler gerekmez

Yeni Kurulum Yardımcı Araçları
Rehberlik hacmi gösterimi
Üst düzey kurulum teşhisi


Teknik Özellikler

Metroloji sınıfı uygulamalarınıza hassasiyet, sadelik, taşınabilirlik ve gerçek hız kazandıran yenilikçi teknoloji.

MetraSCAN BLACK+™
MetraSCAN BLACK+™|Elite

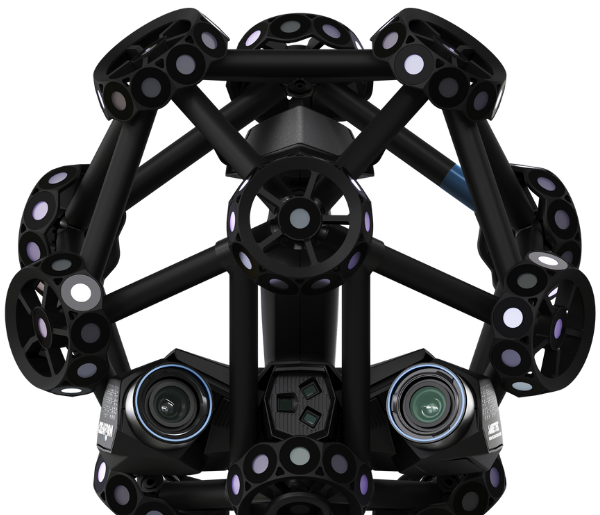

MetraSCAN BLACK Elite
MetraSCAN BLACK Elite
Hassasiyet
0.035 mm (0.0014 in)
0.025 mm (0.0009 in)
Hacimsel hassasiyet
9.1 m3 (320 ft3)
0.086 mm (0.0034 in)
0.064 mm (0.0025 in)
Hacimsel hassasiyet
16.6 m3 (586 ft3)
0.122 mm (0.0048 in)
0.078 mm (0.0031 in)
Otomatik Hacim Genişletme hassasiyeti(1)
0.035 mm + 0.020 mm/m (0.0014 in + 0.00024 in/ft)
0.025 mm + 0.015 mm/m (0.0009 in + 0.00018 in/ft)
Şekil hatası (Küre)
0.035 mm (0.0014 in)
0.025 mm (0.0009 in)
Şekil hatası (Düzlem)
0.060 mm (0.0024 in)
0.045 mm (0.0018 in)
HandyPROBE Next+ ile prob hassasiyeti
0.030 mm (0.0012 in)
0.025 mm (0.0009 in)
Kabul testi(2)
VDI/VDE 2634 bölüm 3 ve ISO 10360’a göre
VDI/VDE 2634 bölüm 3 ve ISO 10360’a göre
Ölçüm yetenekleri (0.4 m (1.3ft) çalışma mesafesinde)
Pim
0.750 mm (0.0295 in)
0.750 mm (0.0295 in)
Delik
1.250 mm (0.0394 in)
1.250 mm (0.0394 in)
Basamak
0.025 mm (0.0009 in)
0.025 mm (0.0009 in)
Duvar
0.500 mm (0.0197 in)
0.500 mm (0.0197 in)
Ölçüm çözünürlüğü
0.025 mm (0.0009 in)
0.025 mm (0.0009 in)
Mesh çözünürlüğü
0.100 mm (0.0039 in)
0.100 mm (0.0039 in)
Ölçüm hızı
1.800.000 ölçüm/sn
1.800.000 ölçüm/sn
Işık kaynağı
30 mavi lazer çizgisi (+ 1 ekstra çizgi)
30 mavi lazer çizgisi (+ 1 ekstra çizgi)
Tarama alanı
310 x 350 mm (12.2 x 13.8 in)
310 x 350 mm (12.2 x 13.8 in)
Çalışma mesafesi
300 mm (11.8 in)
300 mm (11.8 in)
Alan derinliği
250 mm (9.8 in)
250 mm (9.8 in)
Parça boyutu aralığı (önerilen)
0.2–6 m (0.7–20 ft)
0.2–6 m (0.7–20 ft)
Kurulum Yardımcı araçları(4)
Yok
Dahil
Çıkış formatları
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Uyumlu yazılımlar
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Ağırlık
Tarayıcı: 1.49 kg (3.28 lb) Prob: 0.5 kg (1.1 lb) C-Track: 5.7 kg (12.5 lb)
Tarayıcı: 1.49 kg (3.28 lb) Prob: 0.5 kg (1.1 lb) C-Track: 5.7 kg (12.5 lb)
Boyutlar
(UxGxY)
Tarayıcı: 289 x 235 x 296 mm (11.4 x 9.3 x 11.7 in) Prob: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in) C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)
Tarayıcı: 289 x 235 x 296 mm (11.4 x 9.3 x 11.7 in) Prob: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in) C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)
Çalışma sıcaklık aralığı
5-40 °C (41-104 °F)
5-40 °C (41-104 °F)
Çalışma nem aralığı
(yoğuşmasız)
10-90%
10-90%
Sertifikalar
AB Uyumu (Elektromanyetik Uyumluluk Direktifi, Düşük Voltaj Direktifi), şarj edilebilir pillerle uyumlu (uygulanabildiğinde), IP50, WEEE
AB Uyumu (Elektromanyetik Uyumluluk Direktifi, Düşük Voltaj Direktifi), şarj edilebilir pillerle uyumlu (uygulanabildiğinde), IP50, WEEE
Patentler
US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558
US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558
(1) Otomatik Hacim Genişletme kullanıldığında, sistemin hacimsel hassasiyet performansı belirli bir model için varsayılan hacimsel hassasiyet performansını aşamaz.

(2) Performans testleri, Creaform’un ISO/IEC 17025 akredite kalibrasyon laboratuvarlarında yapılmıştır.

(3) Lazer sınıfı: 2M (göz için güvenlidir).

(4) Kurulum Yardımcıları, parça ve fikstür kurulumları için görsel rehberlik ve gelişmiş tanılama sağlar.

(5) Mesh ve nokta bulutu içe aktarma yoluyla tüm büyük metroloji, CAD ve bilgisayar grafik yazılımlarıyla da uyumludur.
