HandySCAN 3D|BLACK Serisi: Metroloji Sınıfı Taşınabilir 3D Lazer Tarayıcı

Yüksek hassasiyetli ölçüm için
taşınabilir 3D lazer tarayıcı.

Doğruluk ile Çok Yönlülüğün 3D Lazer Tarayıcıda Buluşması

Tasarım, üretim ve metroloji profesyonellerinin ihtiyaçlarını karşılamak üzere optimize edilen HandySCAN 3D | BLACK Serisi; her boyuttaki parçada, her tür yüzey ve malzemede doğru ve güvenilir 3D ölçüm için geliştirilmiş, metroloji sınıfı taşınabilir bir 3D lazer tarayıcıdır. Sonuçları saniyeler içinde, her yerde sunar.

En katı endüstri standartlarına göre sertifikalandırılmış olan bu hızlı ve çok yönlü taşınabilir 3D tarayıcı, kullanımı kolaydır ve zorlu çevre koşullarında ve karmaşık yüzeylerde bile son derece detaylı ölçümler yakalar.

0,025 mm Hassasiyet

Geniş Tarama Alanı

Dünya Çapında Destek

ISO 17025 Sertifikalı

Saniyeler İçinde Tarama ve Mesh Oluşturma

Patentli Teknoloji

BLACK Serisinin uygulamalarınız için ideal 3D lazer tarayıcı olduğunu keşfedin

Hassasiyet ve taşınabilirlik için tasarlanan HandySCAN 3D|BLACK Serisi, metroloji düzeyinde hassasiyet, yüksek çözünürlüklü tarama ve hızlı 3D ölçüm performansı sunar.

Hassas, Güvenilir ve Yüksek Çözünürlüklü 3D Ölçümler

HandySCAN 3D|BLACK Serisi, ölçüm kurulumu ve kullanıcı deneyiminden bağımsız olarak hassas, yüksek çözünürlüklü ve tekrarlanabilir sonuçlar sunar. Yüksek hacimsel doğruluğu sayesinde küçükten büyüğe tüm parçaları doğru şekilde tarar, bu da onu çeşitli uygulamalar için ideal kılar.

Hassasiyet
0.025 mm (0.0009 in)
0.012 mm (0.0005 in) Sınırlı Sürüm ile

Hacimsel hassasiyet
0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)
0.020 mm + 0.015 mm/m (0.0008 in + 0.00018 in/ft) Accu+ Kiti ile
0.012 mm + 0.015mm/m (0.0005 in + 0.00018 in/ft) Sınırlı Sürüm ile

Güvenilir kabul testi
VDI/VDE 2634 bölüm 3 standardına göre
ISO 10360 standardına göre
ISO/IEC 17025: 2017 akredite laboratuvar

İnce detaylar için yüksek çözünürlük

Entegre fotogrametri
Hacimsel doğruluk optimizasyonu ile büyük ölçümlerde yüksek hassasiyet

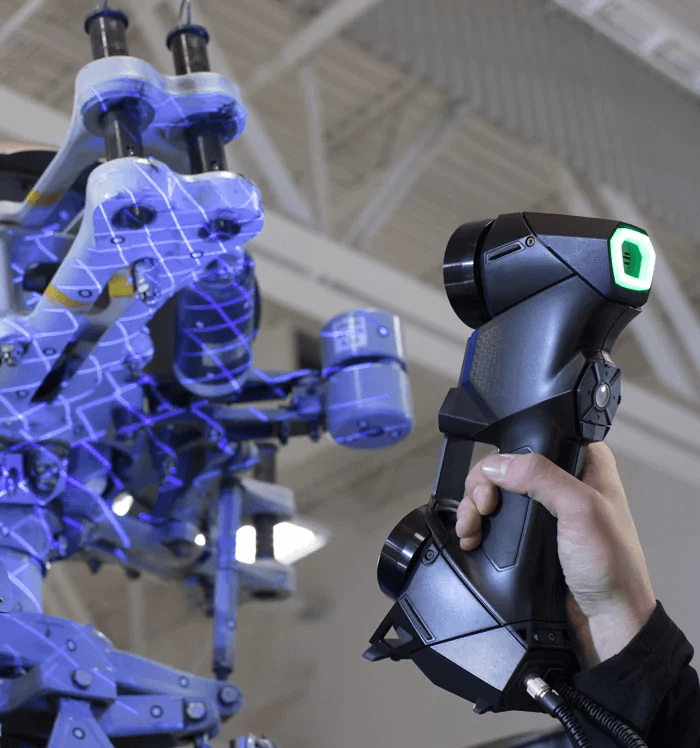

Taşınabilir 3D Lazer Tarayıcı

Bu el tipi 3D tarayıcı, çalışmak için tripod veya harici bir takip cihazı gerektirmeyen bağımsız bir cihazdır. Küçük bir bavula sığar, her yere götürülebilir ve performansını etkilemeden her türlü çevresel koşulda kullanılabilir.

Hafif

Dinamik referanslama ile kendi kendine konumlama

Bir bavula sığar

İhtiyacınız olan her yere götürün

Daha Hızlı 3D Tarama Süreci

HandySCAN 3D|BLACK Serisi otomatik ağ (mesh) oluşturmayı destekleyerek kurulumdan taramaya ve ağ oluşturmaya kadar iş akışını kolaylaştırır. Flex Volume özelliği, büyük parçaların uzaktan hızlı ve yüksek kaliteli ölçülmesini ve küçük parçaların yakın mesafeden hassas taranmasını sağlar.

Esnek çalışma mesafesi
200 - 750 mm (7.9 x 29.5 in) daha hızlı veri toplama için

Yüksek ölçüm hızı
Saniyede 1.800.000 ölçüme kadar

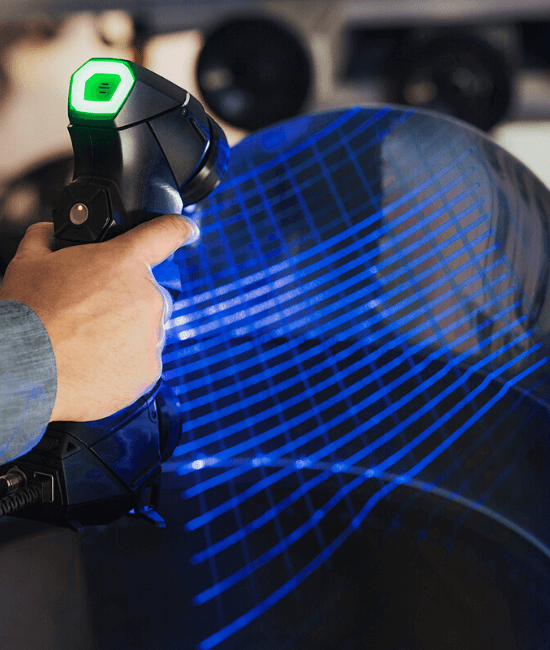

30 mavi lazer çizgisinden oluşan geniş tarama alanı

Hızlı kurulum
2 dakikadan kısa sürede çalışmaya hazır

Teknik Özellikler

Metroloji sınıfı uygulamalarınıza doğruluk, sadelik, taşınabilirlik ve gerçek hız sağlayan yenilikçi teknoloji.

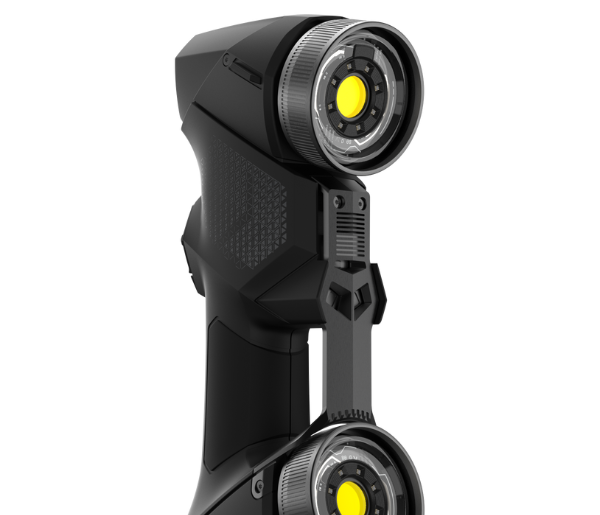

HandySCAN BLACK™|Elite

HandySCAN BLACK+™|Elite

Doğruluk

0.025 mm (0.0009 inç)

0.025 mm (0.0009 inç)
0.012 mm (0.0005 inç)⁽¹⁾

Hacimsel doğruluk
(parça boyutuna bağlı)

0.020 mm + 0.040 mm/m (0.0008 inç + 0.0005 inç/ft)

0.020 mm + 0.040 mm/m (0.0008 inç + 0.0005 inç/ft) 0.020 mm + 0.015 mm/m (0.0008 inç + 0.00018 inç/ft)⁽²⁾ 0.012 mm + 0.015 mm/m (0.0005 inç + 0.00018 inç/ft)⁽¹⁾⁽²⁾

Şekil hatası (Küre)

N/A

0.030 mm (0.0012 inç)

Şekil hatası (Düzlem)

N/A

0.050 mm (0.0020 inç)

Kabul testi

VDI/VDE 2634 bölüm 3’e göre⁽³⁾

VDI/VDE 2634 bölüm 3 & ISO 10360’a göre⁽³⁾

Ölçüm yetenekleri (0.4 m (1.3ft) çalışma mesafesinde)

Pim

0.750 mm (0.0295 inç)

Delik

1.250 mm (0.0492 inç)

Basamak

0.025 mm (0.0009 inç)

Duvar

0.500 mm (0.0197 inç)

Ölçüm çözünürlüğü

0.025 mm (0.0009 inç)

Mesh çözünürlüğü

0.100 mm (0.0039 inç)

Ölçüm hızı

1,300,000 ölçüm/s

1,800,000 ölçüm/s

Işık kaynağı

22 mavi lazer çizgisi⁽⁴⁾ (+ 1 ekstra çizgi)

30 mavi lazer çizgisi⁽⁴⁾ (+ 1 ekstra çizgi)

Çalışma mesafesi

200 - 450 mm (7.9 x 17.7 inç)

200 - 750 mm (7.9 x 29.5 inç)

Saha derinliği

250 mm (9.8 inç)

550 mm (21.7 inç)

Parça boyutu aralığı (önerilen)

0.05-4 m (0.15-13.1 ft)

Çıktı formatları

.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf

Uyumlu yazılımlar

3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)⁽⁵⁾

Ağırlık

0.94 kg (2.1 lb)

Boyutlar
(UxGxY)

79 x 142 x 288 mm (3.1 x 5.6 x 11.3 inç)

Bağlantı standardı

1 X USB 3.0

Çalışma sıcaklığı aralığı

5-40 °C (41-104 °F)

Çalışma nem aralığı
(yoğuşmasız)

10-90%

Sertifikalar

AB Uyumluluğu (Elektromanyetik Uyumluluk Direktifi, Düşük Voltaj Direktifi), şarj edilebilir pillerle uyumlu (uygulanabilir olduğunda), IP50, WEEE

Patentler

CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135

(1) Performans, Limited Edition ile elde edilmiştir. Limited Edition, optimize edilmiş üretim ve kalibrasyon süreçleri sayesinde geliştirilmiş hassasiyet sunar.

(2) Performans, Accu+ Kit’te yer alan ölçek çubuklarıyla elde edilmiştir.

(3) Performans testleri, Creaform’un ISO/IEC 17025 akredite kalibrasyon laboratuvarlarında yapılmıştır.

(4) Lazer sınıfı: 2M (göz için güvenlidir).

(5) Mesh ve nokta bulutu içe aktarma yoluyla tüm büyük metroloji, CAD ve bilgisayar grafik yazılımlarıyla da uyumludur.
