HandySCAN 3D | PRO Serisi

Bize Ulaşın

HandySCAN 3D | PRO Serisi

Kanıtlanmış ve Güvenilir
Profesyonel Sınıf 3D Tarayıcılar

En Üst Düzey Performansa Sahip 3D Tarayıcılar ve Sınıfının En İyisi Scan-to-CAD Yazılımı

Verimli bir tersine mühendislik sürecinin anahtarı, 3D tarama verilerini kullanılabilir CAD ve 3D baskı modellerine olabildiğince hızlı ve sorunsuz bir şekilde dönüştürmektir.

Bunu başarmak için ürün tasarımcılarının, her yüzey dokusundaki en ince detayları yakalayabilen ve herhangi bir ortamda güvenilir bir şekilde çalışabilen, yüksek performanslı bir lazer 3D tarayıcıya ihtiyaçları vardır — üstelik hassasiyetten ödün vermeden.

Aynı derecede önemli olan bir diğer konu ise, gelişmiş 3D tarama verisi işleme konusunda üstün olan, güçlü çizim ve modelleme araçları sunan bir yazılım seçmektir. Bu sayede, taramadan CAD modeline en hızlı ve en verimli yolu oluşturabilir ve 3D modelleri doğrudan orijinal tarama verileriyle karşılaştırabilirsiniz.

HandySCAN 3D | PRO Serisi, Scan-to-CAD Pro ile birlikte sunularak, ürün geliştirme süreçlerini hızlandıran, pazara çıkış süresini kısaltan ve geliştirme maliyetlerini düşüren daha güçlü, erişilebilir ve güvenilir bir çözüm sunar.

0.030 mm Hassasiyet

10.000+ kullanıcı tarafından kanıtlanmış ve güvenilir çözüm

Dünyanın dört bir yanında lider teknik destek

CAD’e en hızlı geçiş süresi

Yüksek detay seviyesi

En basit ve en sezgisel arayüz

Doğruluk ve Yüksek Detay Seviyesi

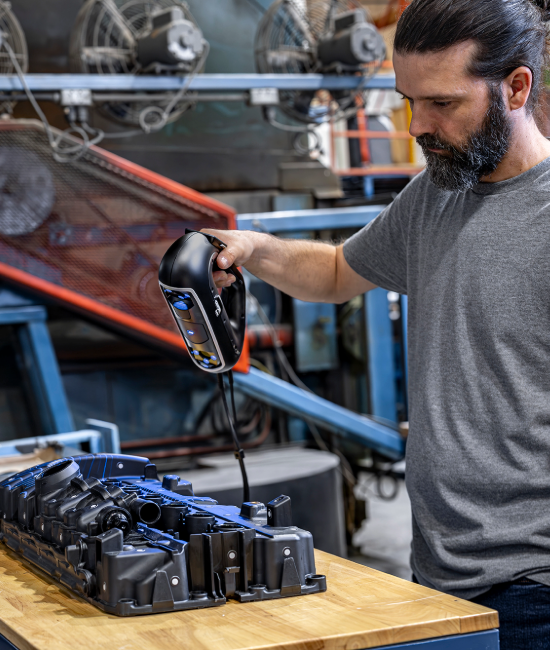

HandySCAN 3D | PRO Serisi, kurulum koşulları veya kullanıcının deneyimi ne olursa olsun, karmaşık şekillerin doğru ve titiz boyutsal ölçümlerini sağlar. Dinamik referans özelliği, kullanıcıların her türlü yüzeyin yüksek kaliteli .stl modellerini üretmesine ve zorlu koşullarda bile en ince detayları yakalamasına olanak tanır.

Doğruluk
0.030 mm’ye kadar (0.0012 inç)

Hacimsel doğruluk
0.020 ± 0.060 mm/m (0.0008 in ± 0.00072 in/ft)

Yüksek tekrarlanabilirlik
Herhangi bir nesnenin güvenilir 3D taraması

Yüksek çözünürlük
İnce detaylarla üstün kaliteli tarama verisi

CAD'e En Hızlı Geçiş

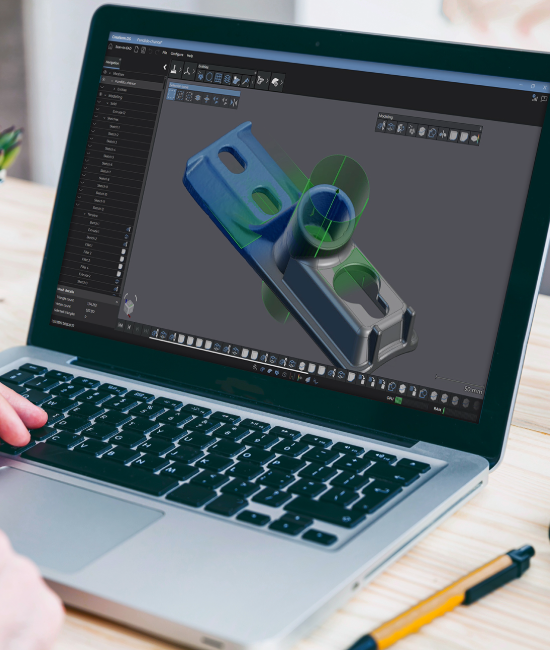

3D tarayıcının çok yönlülüğü ve ergonomik tasarımıyla birleşen yazılım, her türlü tersine mühendislik projesi için sezgisel ve kolay kullanılabilir bir deneyim sunar. Creaform Metrology Suite’in bir parçası olan Scan-to-CAD yazılım modülü, 3D tarama özelliklerinin çıkarılmasını hızlandırarak, ilk denemede doğru CAD modelleri oluşturur ve CAD’e en hızlı yolu sağlar.

Karmaşık ve zorlu yüzeylerde hızlı ustalaşma yeteneği

3D tarama dosyalarının gelişmiş işlenmesi için yerleşik yazılım

3D veriler için optimize edilmiş çizim ve modelleme araçları

Gerçek zamanlı CAD model sapma analizi

Kanıtlanmış ve Güvenilir Teknoloji

20 yıllık lazer 3D tarayıcı geliştirme ve iyileştirme uzmanlığına dayanarak, PRO Serisi erişilebilir bir fiyatla yüksek performans sunar — piyasadaki en iyi fiyat/performans oranını sağlar. Kuzey Amerika’da üretilen ve 10.000’den fazla kullanıcı tarafından güvenilen bu kanıtlanmış teknoloji, Creaform’un güvenilirlik ve müşteri memnuniyetine olan bağlılığını yansıtır.

En iyi fiyat-performans oranı

Kuzey Amerika’da tasarlandı ve üretildi

Dünya genelinde 10.000’den fazla kullanıcı

Küresel müşteri destek ekibi ve teknik uzmanlar tarafından desteklenmektedir

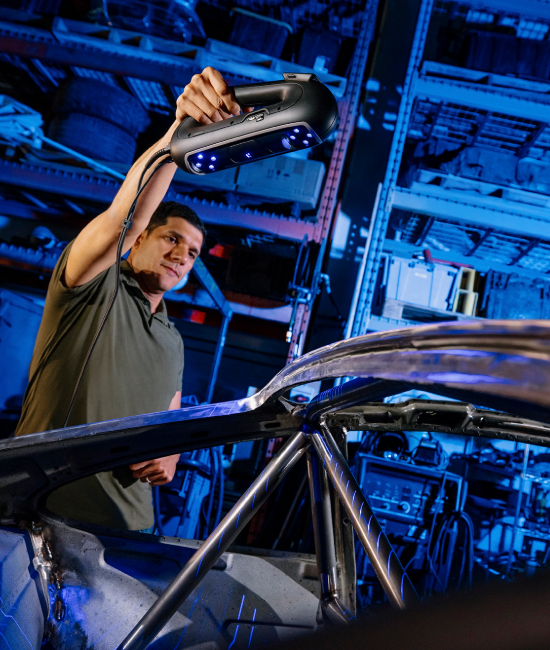

Taşınabilirlik

Bu elde taşınabilir 3D tarayıcı, çalışmak için tripod veya harici bir takip sistemine ihtiyaç duymaz. Küçük bir valize sığacak kadar kompakt olan cihaz, performanstan ödün vermeden her yerde kullanılabilir.

Hafif ve kompakt
Bir valize sığar

Katı bir kurulum gerekmez
Tarayıcı ve parça tarama sırasında serbestçe hareket edebilir

Hareket halindeyken tarama
Laboratuvarda veya üretim alanında kullanılabilir

Hızlı kurulum
2 dakikadan kısa sürede çalışmaya hazır

HandySCAN PRO

Hassasiyet

0.030 mm’ye kadar⁽¹⁾(0.0012 inç)⁽¹⁾

Hacimsel hassasiyet
(parça boyutuna göre)

0.020 mm + 0.060 mm/m⁽²⁾(0.0008 inç + 0.00072 inç/ft)⁽²⁾

MaxSHOT Next™|Elite ile hacimsel hassasiyet

0.030 mm + 0.015 mm/m⁽³⁾(0.0012 inç + 0.00018 inç/ft)⁽³⁾

Ölçüm yetenekleri
(0.35 m (1,2 ft) çalışma mesafesinde)

Pim

1.00 mm (0.0393 inç)

Delik

1.50 mm (0.0591 inç)

Basamak

0.030 mm (0.0012 inç)

Duvar

0.75 mm (0.0295 inç)

Ölçüm çözünürlüğü

0.025 mm (0.0010 inç)

Ağ (mesh) çözünürlüğü

0.100 mm (0.0039 inç)

Ölçüm hızı

1.200.000 ölçüm/saniye

Işık kaynağı

23 mavi lazer çizgisi⁽⁴⁾

Tarayıcı kontrolleri

Dokunmatik ekran

Çalışma mesafesi

250 - 450 mm (9.8 x 17.7 inç)

Alan derinliği

200 mm (7.9 inç)

Parça boyutu aralığı (önerilen)

0.05 - 4 m (0.15 - 13.1 ft)

Çıktı formatları

.dae, .fbx, .iges, .ma, .obj, .ply, .step, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf

Tersine mühendislik yazılımı

Scan-to-CAD Pro (dahil)

Uyumlu yazılımlar

3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)⁽⁵⁾

Ağırlık

920 g (2.0 lb)

Boyutlar
(UxGxY)

79 x 150 x 304 mm (3.2 x 5.9 x 12 inç)

Bağlantı standardı

1 x USB 3.0

Çalışma sıcaklık aralığı

5–40 °C (41–104 °F)

Çalışma nem aralığı
(yoğuşmasız)

10–90%

Sertifikalar

EC Uyumluluğu (Elektromanyetik Uyumluluk Direktifi, Düşük Voltaj Direktifi), şarj edilebilir pillerle uyumlu (uygulanabilir olduğunda), IP50, WEEE

Patentler

CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EM 009203334-0001, EM 009203334-0002, EM 009203334-0003, EM 009203334-0004, EM 009203334-0005, EM 009203334-0006, CN 220,206,623 U, CN 308805542 S, CN 221,445,081 U
