HandySCAN 3D | MAX Serisi: Büyük Formatlı 3D Ölçümler için Taşınabilir Metroloji Sınıfı Tarayıcı

Büyük ve karmaşık parçalar için taşınabilir,
metroloji sınıfı 3D tarama.

Doğruluk, çok yönlülük ve taşınabilirlikle buluşuyor.

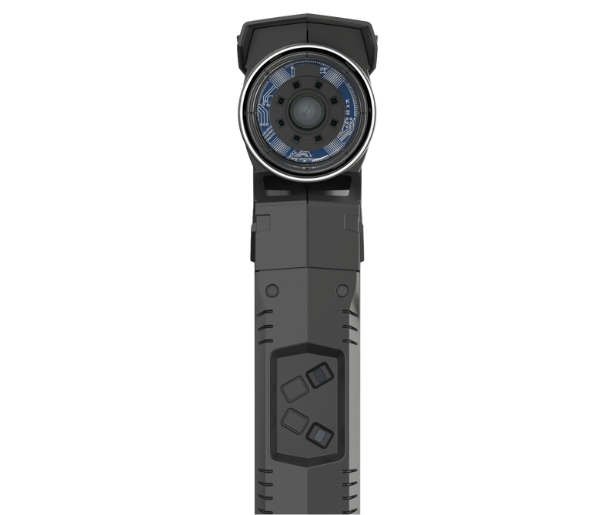

HandySCAN 3D serisine özgü taşınabilirlik, doğruluk, hız ve sadelik özelliklerini bir araya getiren yeni MAX Serisi, havacılık, ulaşım, enerji, madencilik ve ağır sanayi gibi sektörlerdeki büyük ve karmaşık parçalar üzerinde yüksek hassasiyetli 3B ölçümler alacak şekilde optimize edilmiştir.

Hem ince detayları yakalamak hem de büyük hacimleri eşit derecede taramak üzere tasarlanan HandySCAN 3D|MAX Serisi, profesyonellere büyük parçaları ve montajları daha basit bir tarama süreciyle ölçme imkânı sunar ve yalnızca birkaç dakika içinde yüksek kaliteli 3B taramalar elde edilmesini sağlar.

0,075 mm hassasiyet (0.0030 in)

Saniyeler İçinde Tarama ve Mesh Oluşturma

Dünya Çapında Destek

Geniş tarama alanı

Geniş Parçalar için Hızlı 3D Tarama ve Uzatılmış Menzil

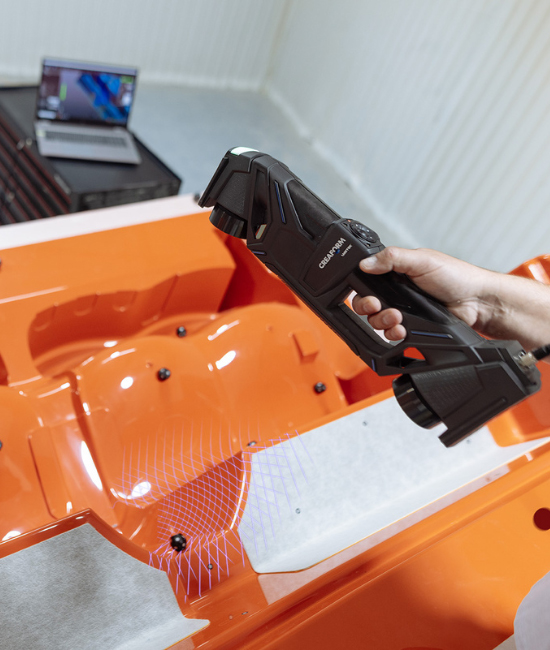

38 lazer hattı ve geniş tarama alanı sayesinde, HandySCAN 3D|MAX Serisi, büyük parçaları hızlı ve kolay şekilde ölçmek için ideal bir 3D tarayıcıdır—15 m (50 ft) kadar parçaları ölçebilir ve sadece birkaç dakika içinde ölçüm sınıfı doğruluk sağlar.

Flex Volume özelliği, 0,3 m (1 ft) ile 2,5 m (8,2 ft) arasında ayarlanabilir, esnek bir çalışma mesafesi sunar. Bu, kullanıcıların kısa mesafede küçük alanları yüksek kaliteyle taramasını ve uzun mesafede büyük parçaları çok yüksek hızda ölçmesini mümkün kılar.

Hızlı kurulum ve tarama süreci

Geniş ve uzatılabilir ölçüm hacmi

Anında mesh ve kullanıma hazır dosyalar

Gerçek Zamanlı Kalibrasyon ile Yüksek Doğrulukta 3D Ölçümler

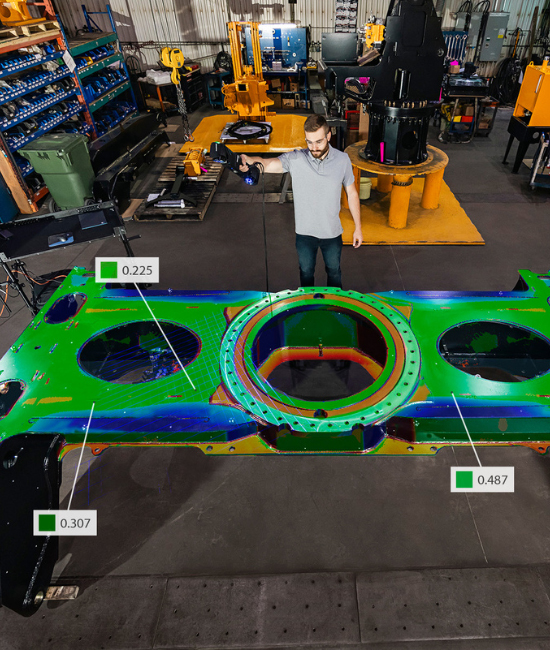

Dinamik referanslama ve hacimsel doğruluk optimizasyonu sayesinde, bu 3D ölçüm çözümü zorlu ortamlarda çalışmak ve büyük ölçümlerde yüksek doğruluk sağlamak için tasarlanmıştır, kullanıcı deneyimi seviyesinden bağımsız olarak.

Gerçek Zamanlı Kalibrasyon yeteneği ile MAX Serisi, kalibrasyon adımını doğrudan tarama iş akışına entegre eder ve bunu kullanıcı için otomatik ve sorunsuz şekilde gerçekleştirir. Flex Volume özelliği ayrıca kısa mesafede yakalanan alanlarda yüksek hassasiyet ve ince detay sağlar.

Çevresel değişkenliklerden etkilenmeyen ölçüm doğruluğu

ISO 17025 akredite ve VDI/VDE 2634 bölüm 3 standardına uygun

Entegre fotogrametri

İnce detay kapasitesi

Karmaşık ve Yansıtıcı Yüzeyler için Çok Yönlü 3D Tarama

HandySCAN 3D|MAX Serisi, parlak, yağlı ve hatta yansıtıcı yüzeyler de dahil olmak üzere her türlü yüzeyi tarayabilir ve bunu yüzey işlemi veya parça hazırlığına gerek duymadan yapar.

Gelişmiş algoritmalar ve görüntü işleme operasyonu ile Smart Surface Algorithm özelliği yüzey ölçümünü optimize eder; böylece zor, kontrastlı yüzeylerde daha iyi takip, daha iyi performans ve daha doğru okuma sağlar.

Bu, kullanıcıların daha basit bir tarama sürecinin keyfini çıkarmasını sağlar.

Mavi lazer teknolojisi

Gerçek zamanlı mesh görselleştirme

Tak ve çalıştır (Plug and play)

Teknik Özellikler

Metrologi sınıfı uygulamalarınıza doğruluk, sadelik, taşınabilirlik ve gerçek hız sağlayan yenilikçi teknoloji.

HandySCAN MAX™

HandySCAN MAX™|Elite

Doğruluk⁽¹⁾

0.150 mm (0.0059 in)

0.075 mm (0.0030 in)

Hacimsel doğruluk⁽²⁾ (parça boyutuna göre)

0.150 mm + 0.020 mm/m (0.0059 in + 0.00024 in/ft)

0.075 mm + 0.010 mm/m (0.0030 in + 0.00012 in/ft)

Ölçüm kabiliyetleri (0,5 m (1,65 ft) çalışma mesafesinde)

2.50 mm (0.0984 in)

Delik

3.50 mm (0.1378 in)

Adım

0.04 mm (0.0016 in)

Duvar

2.00 mm (0.0787 in)

Ölçüm çözünürlüğü

0.04 mm (0.0016 in)

Mesh çözünürlüğü

0.4 mm (0.0157 in)

Ölçüm hızı

2 250 000 ölçüm/s

Işık kaynağı

38 mavi lazer hattı

Lazer sınıfı

2M (göze güvenli)

Tarama alanı

1 x 1 m (3.3 x 3.3 ft)

Çalışma mesafesi

0.45 - 1.60 m (1.5 - 5.2 ft)

0.30 - 2.50 m (1.0 - 8.2 ft)

Alan derinliği

1.15 m (3.8 ft)

2.20 m (7.2 ft)

Parça boyut aralığı (önerilen)

1–10 m (3.3–32.8 ft)

1–15 m (3.3–49.2 ft)

Çıktı formatları

.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf

Uyumlu yazılımlar⁽³⁾

3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)

Ağırlık

1.22 kg (2.7 lb)

Boyutlar
(UxGxY)

133 x 79 x 435 mm (5.2 x 3.10 x 17.10 in)

Bağlantı standardı

1 X USB 3.0

Çalışma sıcaklığı aralığı

5-40 °C (41-104 °F)

Çalışma nem aralığı
(yoğuşmasız)

10-90%

Sertifikalar

EC Uygunluğu (Elektromanyetik Uyumluluk Direktifi, Düşük Gerilim Direktifi), şarj edilebilir bataryalarla uyumlu (varsa), IP50, WEEE

Patentler

CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135

CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135

(1) HandySCAN MAX ve HandySCAN MAX|Elite (ISO 17025 akredite): VDI/VDE 2634 part 3 standardına göre. Prob hatası performansı, izlenebilir küre artefaktları üzerinde çap ölçümleri ile değerlendirilir. Sonuçlar 0,6 m ve 1,2 m (1.98 ft ve 3.96 ft) mesafede elde edilmiştir.

(2) HandySCAN MAX ve HandySCAN MAX|Elite (ISO 17025 akredite): VDI/VDE 2634 part 3 standardına göre. Küreler arası hata, farklı konum ve yönlerde ölçülen izlenebilir uzunluk artefaktları ile değerlendirilir. Sonuçlar 0,6 m ve 1,2 m (1.98 ft ve 3.96 ft) mesafede ve hacimsel doğruluk optimizasyonu ile entegre fotogrametri kullanılarak elde edilmiştir.

(3) Mesh ve nokta bulutu aktarımı yoluyla tüm büyük metrologi, CAD ve bilgisayar grafik yazılımlarıyla uyumludur.
