HandySCAN 3D | EVO Serisi

Verimlilik için optimize edilmiş
metroloji sınıfı 3D tarayıcı

HandySCAN 3D | EVO Serisi

Hassasiyet için Mühendislik, Kullanılabilirlik için Tasarlandı


HandySCAN 3D | EVO Serisi, güçlü yerleşik bir grafik kullanıcı arayüzüne (GUI) sahiptir. Bu arayüz, kullanıcı deneyimini ve verimliliği artırırken Creaform’un önde gelen metroloji sınıfı özelliklerini sunar: kanıtlanmış güvenilirlik, tanınmış taşınabilirlik ve benzersiz akredite doğruluk.



Artırılmış gerçeklik (AR) yeteneği ve fotoğraf kamerasını entegre eden EVO Serisi, denetim sürecini daha da basitleştirir ve geliştirir — kalite güvence (QA) ve kalite kontrol (QC) uzmanlarının parça değerlendirmelerini daha hızlı ve daha iyi belgelemelerini, iş akışlarını ise daha verimli yürütmelerini sağlar.



HandySCAN 3D | EVO Serisi, piyasadaki en güçlü elde taşınabilir 3D tarayıcı olarak öne çıkar. Ayrıca kablosuz bağlantı özelliği ve güçlü bir 3D metroloji yazılım platformuna sahiptir — tam entegre bir çözüm sunarak kullanım kolaylığını yeniden tanımlar, yeni kullanıcıların teknolojiyi hızla öğrenmesini sağlar ve aynı zamanda en ileri düzey kullanıcıların ihtiyaçlarını da karşılar.

0,020 mm hassasiyet

Taramadan raporlamaya en hızlı süre

Dünya çapında destek

ISO 17025 Sertifikalı

Entegre ekran ile optimal kullanıcı deneyimi

Kablosuz bağlantı özelliği


quality-control-sheet-metal-part

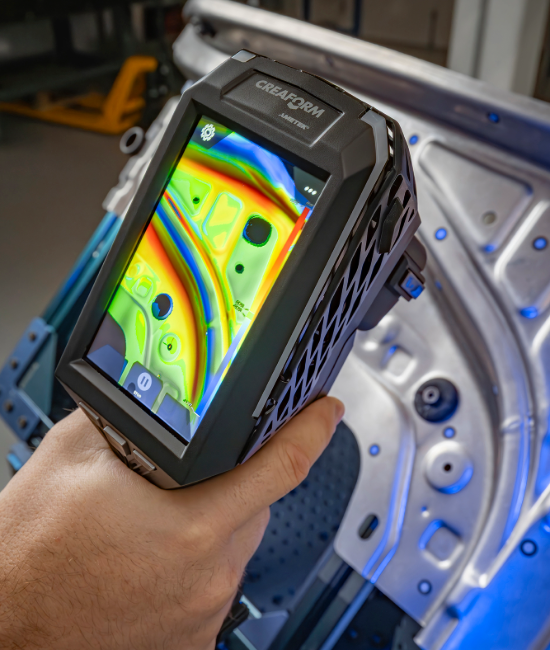

EVO Serisi ile Kalite Kontrol Sorunlarını Çözün

Kalite kontrol uzmanlarının güvenebilecekleri güvenilir sonuçlara ihtiyacı vardır. Ancak o zaman üretim zorluklarını ele almak için bilinçli kararlar alabilirler.
HandySCAN 3D | EVO Serisi, sektörün en katı gereksinimlerini karşılayan doğrulanabilir ve güvenilir teknik özelliklere dayanarak, en karmaşık şekillerin bile boyutsal denetimlerini güvenle gerçekleştirmenizi ve kaliteyi doğrulamanızı sağlar.

Güvenilir Metroloji Sınıfı Hassasiyet
Metrolojik titizliğe bağlılık
ISO/IEC 17025
ISO 10360 standardına dayalı

Gerçek Atölye Hassasiyeti
Her ortamda en doğru 3D tarama verileri
Kendi konumlandırmasını yapan el tipi 3D tarayıcı
Kablosuz çalışma özelliği

En Yüksek Kalitede 3D Tarama Verisi
Çarpıcı yüksek çözünürlüklü 3D taramalar
En ince detaylara sahip üstün ağ (mesh) kalitesi

En Esnek 3D Tarama Teknolojisi
Her parça boyutuna uygun geniş tarama alanı
Zor yüzeylerde parça hazırlığı gerektirmez

handyscan-evo-scanning-sheet-metal-auto-align

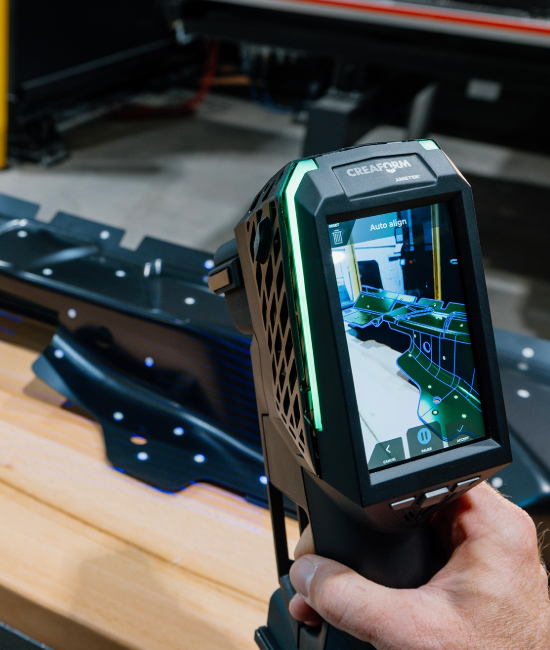

Geliştirilmiş 3D Tarama Deneyimi için Yenilenmiş Kullanıcı Arayüzü

HandySCAN 3D | EVO Serisi, tarama sürecini kolaylaştırmak ve ergonomiyi geliştirmek için tasarlanmıştır; kullanıcının bakış açısını hem tarama verileri hem de fiziksel parça ile hizalayarak veri toplama işlemini daha sezgisel, konforlu ve verimli hale getirir.

Entegre Ekran
Kolay kullanım için gerçek zamanlı operatör rehberliği
Tarama parametrelerine anında erişim
Tarama verilerinin tamlığının doğrudan doğrulanması

Artırılmış Gerçeklik
Gerçek zamanlı parça üzerinde ağ (mesh) oluşturma
Daha yüksek çözünürlük gereken alanlara odaklanma
Parça üzerindeki sapmaların renk haritası ile gösterimi

Fotoğraf Entegrasyonu
Denetim sürecinin belgelenebilmesi
Fotoğrafların otomatik olarak 3D modelle ilişkilendirilmesi

CAD Üzerinde Otomatik Hizalama
Tarama düzenlemesini en aza indirmek için otomatik temizleme
Tekrarlayan denetimler için optimize edilmiş işlevsellik

handyscan-evo-scanning-molding-part

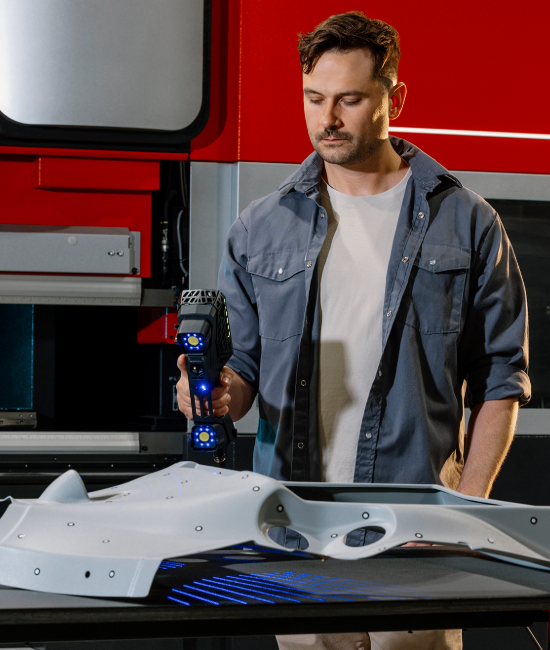

Kanıtlanmış Kalite, Doğrulanmış Sonuçlar

Kendi konumlandırmasını yapan el tipi lazer 3D tarayıcının orijinal yaratıcısı olarak Creaform, metroloji alanının sınırlarını yeniden tanımlamış ve tarama teknolojisinin sınırlarını zorlayarak sektörde yeni standartlar belirlemeye devam etmektedir. 20 yılı aşkın deneyime sahip olan Creaform, lazer 3D tarayıcılarını en yüksek kalite beklentilerini karşılayacak şekilde tasarlamaktadır. Bu kararlılık, Creaform'un boyutsal ölçüm çözümlerini en zorlu kalite kontrol uygulamalarında kanıtlanmış sonuçlarla güvenilir bir tercih haline getirmiştir.
En yüksek kalite standartlarına göre üretilmiş 3D tarayıcılarınıza güvenin
Tarama sonuçlarından rapora en kısa sürede ulaşın
Güvenilir, akredite hassasiyet ile uyumluluğu ve kaliteyi garanti edin
En doğru 3D ölçümleri ihtiyacınız olan her yerde alın
Yetkin ve çok dilli müşteri desteğine güvenin


Teknik Özellikler

Yenilikçi uygulamalarınıza doğruluk, taşınabilirlik, basitlik ve çok yönlülük sağlayan kanıtlanmış ve güvenilir teknoloji.
HandySCAN EVO | Elite
handyscan-3d-evo-series-3
Doğruluk
0.020 mm (0.0008 in)
0.015 mm(1)(0.0006 in)(1)
Hacimsel doğruluk
(parça boyutuna bağlı olarak)
0.020 mm + 0.020 mm/m(0.0008 in + 0.00024 in/ft) 0.020 mm + 0.015 mm/m(2)(0.0008 in + 0.00018 in/ft)(2) 0.015 mm + 0.015 mm/m(1)(2)(0.0006 in + 0.00018 in/ft)(1)(2)
Form hatası (Küre)
0.030 mm (0.0012 in)
Form hatası (Düz yüzey)
0.050 mm (0.0020 in)
Kabul testi
ISO 10360 standardına göre(3)
Ölçüm yetenekleri (0.3 m (1 ft) çalışma mesafesinde)
Pim
0.750 mm (0.0295 in)
Delik
1.250 mm (0.0492 in)
Basamak
0.025 mm (0.0010 in)
Duvar
0.500 mm (0.0197 in)
Ölçüm çözünürlüğü
0.025 mm (0.0010 in)
Ağ çözünürlüğü
0.100 mm (0.0039 in)
Ölçüm hızı
2.800.000 ölçüm/s
Işık kaynağı
46 Mavi Lazer Hattı (+1 ekstra hat) + Lazer İşaretleyici(4)
Tarayıcı Kontrolleri
4.3″ dokunmatik ekran + fiziksel düğmeler
Fotoğraf Kamerası
12 MP, AR özellikli
Gerçek zamanlı Kalibrasyon
Dahil
Otomatik Hizalama ve Temizleme
Dahil
Çalışma Mesafesi
200 – 750 mm (7.9 – 29.5 in)
Alan Derinliği
550 mm (21.7 in)
Parça boyutu aralığı (önerilen)
0.05–4 m (0.15–13.1 ft)
Çıkış formatları
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Uyumlu yazılımlar
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)(5)
Ağırlık
1.04 kg (2.3 lb)
Boyutlar
(UxGxY)
86 x 121 x 285 mm (3.4 x 4.8 x 11.2 in)
Bağlantı standardı
1 x USB 3.0
Çalışma sıcaklık aralığı
5–40 °C (41–104 °F)
Çalışma nem aralığı
(yoğuşmasız)
10–90%
Sertifikalar
AB Uyumlu (Elektromanyetik Uyumluluk Direktifi, Düşük Voltaj Direktifi), şarj edilebilir pillerle uyumlu (uygulanabilir durumlarda), IP50, WEEE
Patentler
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, CA 3,223,372
