Go!SCAN 3D: Taşınabilir Beyaz Işık 3D Tarayıcı

Nesnelerin yüksek hassasiyetle,
tam renkli ve ayrıntılı 3D taranması

Go!SCAN 3D

Tam Renkli Nesne Taraması İçin Çok Yönlü Beyaz Işık Tarayıcı



Go!SCAN 3D, nesneler için en hızlı ve kullanıcı dostu elde taşınabilir 3D tarayıcımızdır. Ürün geliştirme sürecinde güçlü bir araç olan Go!SCAN 3D, karmaşık yüzeyleri hızla ölçerek her şeyi ilk seferde "doğru yapmayı" mümkün kılar. 3D modelleme yazılımınıza ve ürün yaşam döngüsü yönetimi sürecinize sorunsuz entegrasyonu sayesinde, ürün geliştirme sürecini önemli ölçüde iyileştirir, inovasyonu teşvik eder ve pazara sunma süresini kısaltır.



Herhangi bir kurulum gerektirmeden her türlü nesneyi tarayacak şekilde tasarlanmıştır. Zengin renk paletinde kusursuz doku ve geometrik detaylar sunar. Sadece başlatın… ve tarayın!

Yüksek detay seviyesi

0.050 mm Hassasiyet

Dünya Çapında Destek

Renk yakalama

Kurulum gerektirmez

Patentli Teknoloji

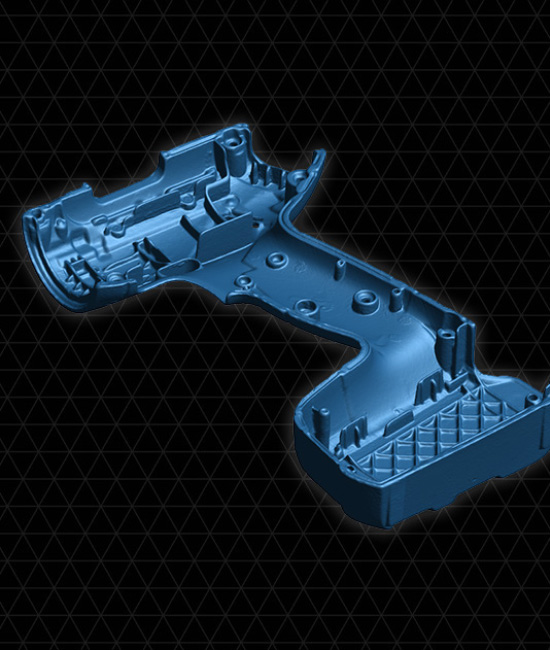

Drill casing scanned by Go!SCAN 3D SPARK

Detay Seviyesi & Tarama Kalitesi

Go!SCAN 3D’nin yüksek çözünürlüğü ve detay seviyesi, şaşırtıcı tarama kalitesi sağlar. Tam renk desteği ile birlikte, etkileyici sonuçlar ortaya çıkarır!

Güvenilir sonuçlar

0.100 mm çözünürlük

İnce detaylar için yüksek çözünürlük

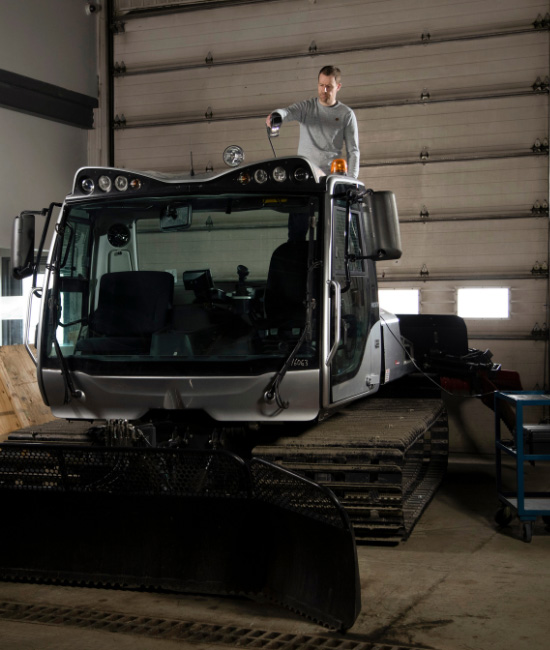

Go!SCAN 3D SPARK scanning top snow groomer

Nesneler İçin Taşınabilir Beyaz Işık Tarayıcı

Go!SCAN 3D’de işinizi daha verimli hale getirmek için her şey düşünüldü. Taşınabilirliği benzersizdir: ihtiyacınız olan her yere götürün!

Hafif
1.25 kg (2.7 lb)

Dinamik referanslama
Tarama sırasında hem nesne hem de tarayıcı serbestçe hareket ettirilebilir

Bir valize sığar

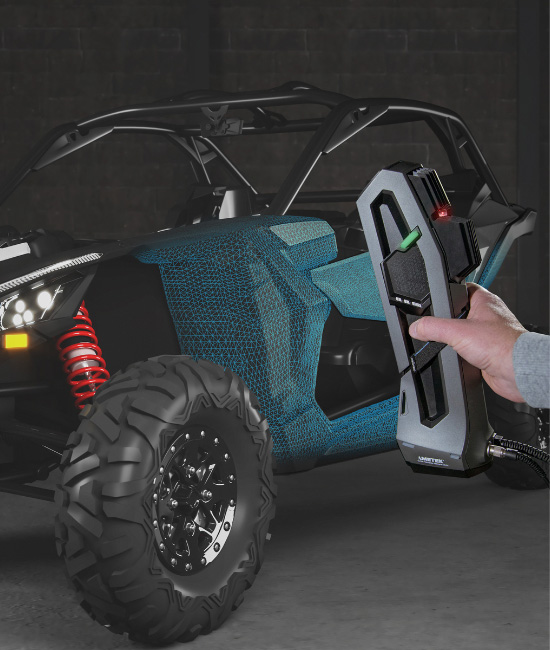

Go!SCAN 3D SPARK instant mesh on VTT

Daha Hızlı 3D Tarama Süreci

İşinizin hızlıca tamamlanması mı gerekiyor? Go!SCAN 3D, en hızlı teknolojimizdir. Çoğu nesne sadece birkaç dakikada taranabilir ve tersine mühendislik, bilgisayar destekli tasarım veya 3D baskı yazılımınıza hızlıca entegre edilebilir.

Anında ağ
Kullanıma hazır dosyalar

Yüksek ölçüm hızı
Saniyede 1.500.000 ölçüme kadar
99 beyaz ışık tarama hattı

Hızlı kurulum
2 dakikadan kısa sürede çalışır durumda


Teknik Özellikler

Metroloji düzeyindeki uygulamalarınıza TRUaccuracy™, TRUsimplicity™, TRUportability™ ve gerçek hız sağlayan yenilikçi teknoloji.
Go!SCAN SPARK™
Go!SCAN 3D
Doğruluk(1)
0.050 mm'ye kadar (0.0020 in)
Hacimsel doğruluk(2)
(parça boyutuna bağlı olarak)
0.050 mm + 0.100 mm/m (0.0020 in + 0.0012 in/ft)
MaxSHOT Next™|Elite ile hacimsel doğruluk(3)
0.050 mm + 0.015 mm/m (0.0020 in + 0.00018 in/ft)
Ölçüm çözünürlüğü
0.100 mm (0.0039 in)
Ağ çözünürlüğü
0.200 mm (0.0078 in)
Ölçüm hızı
1.500.000 ölçüm/sn
Işık kaynağı(4)
99 beyaz ışık tarama çizgisi
Ölçüm yetenekleri (0.4 m (1.3 ft) çalışma mesafesinde)
Pim
1.25 mm (0.0492 in)
Delik
2.5 mm (0.0984 in)
Kademe
0.050 mm (0.0020 in)
Duvar
0.75 mm (0.0295 in)
Konumlandırma yöntemleri
Geometri ve/veya renk ve/veya hedefler
Tarama alanı
390 x 390 mm (15.4 x 15.4 in)
Çalışma mesafesi
400 mm (15.7 in)
Alan derinliği
450 mm (17.7 in)
Parça boyutu aralığı (önerilen)
0.1–4 m (0.3–13 ft)
Doku çözünürlüğü
50 ila 200 DPI
Doku renkleri
24 bit
Çıktı formatları
.dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf
Uyumlu yazılımlar
3D Systems (Geomagic®), InnovMetric (PolyWorks), Metrologic (Metrolog X4), New River (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Ağırlık
1.25 kg (2.7 lb)
Boyutlar
(UxGxY)
89 x 114 x 346 mm (3.5 x 4.5 x 13.6 in)
Bağlantı standardı
1 X USB 3.0
Çalışma sıcaklığı aralığı
5-40 °C (41-104 °F)
Çalışma nem aralığı
(yoğuşmasız)
%10-90
Sertifikalar
EC Uyumluluğu (EMC Direktifi, Düşük Voltaj Direktifi), şarj edilebilir pillerle uyumlu (varsa), IP50, WEEE
Patentler
CA 2,600,926, US 7,912,673, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, EP (FR, UK, DE) 2,278,271, IN 266,573, US 9,325,974, CA 2,835,306, CN 103,649,680 B, JP 6,025,830, EP (FR, UK, DE) 3,102,908, US 10,643,343, US 10,928,183 JP 6,596,433, KR 10-2424135, US 10,271,039, CA 2,938,104, EP (FR, UK, DE) 2,718,668
(1) Kalibre edilmiş küresel referans üzerinde çap ölçümü için tipik değer.

(2) Performans, konumlandırma hedefleri kullanılarak izlenebilir uzunluk artefaktlarıyla değerlendirilmiştir. Yeterli geometrik/renkli dokuya sahip nesneler, konumlandırma hedefleri olmadan da bu seviyede performans sağlayabilir. Sonuçlar, hacimsel doğruluk optimizasyonuyla entegre fotogrametri kullanılarak elde edilmiştir.

(3) MaxSHOT 3D kullanıldığında sistemin hacimsel doğruluğu, varsayılan doğruluktan daha iyi olamaz.

(4) Tüm büyük metroloji, CAD ve bilgisayar grafik yazılımlarıyla ağ (mesh) ve nokta bulutu (point cloud) aktarımı yoluyla uyumludur.
